Усилитель на К174УН7 4.5Вт


Это один из самых простых усилителей мощности НЧ на советской микросхеме К174УН7 с выходной мощностью 4.5 Вт при нагрузке 4 Ом. Напряжение питания микросхемы 15 вольт, но работает при разбросе напряжений от 3 до 18 вольт.

Технические характеристики усилителя:

  • Выходная мощность: 4.5Вт на нагрузке 4 Ом
  • Напряжение питания: от 3V до 18В
  • Номинальное напряжение питания: 15В
  • Максимальное амплитудное значение тока в нагрузке - 1,8А
  • Ток потребления в режиме покоя: 17мА
  • Максимальное входное напряжение 2В
  • Размер печатной платы: 44x52мм


    • Cхема усилителя К174УН7


    Усилитель на К174УН7 4.5Вт


    Набор деталей



    Микросхемы:
    К174УН7 1- Шт или аналоги: TBA810AS, LA4420

    Конденсаторы:
    0.00051u (511) -1 Шт
    0.0047u (472) -1 Шт
    0.1u (104) -2 Шт
    4.7u/50V -1 Шт
    100u/25V -2 Шт
    470u/25V -1 Шт
    1000u/25V -2 Шт

    Резисторы:
    1 -1 Шт
    56 -1 Шт
    100 -1 Шт
    2k -1 Шт
    100k -1 Шт

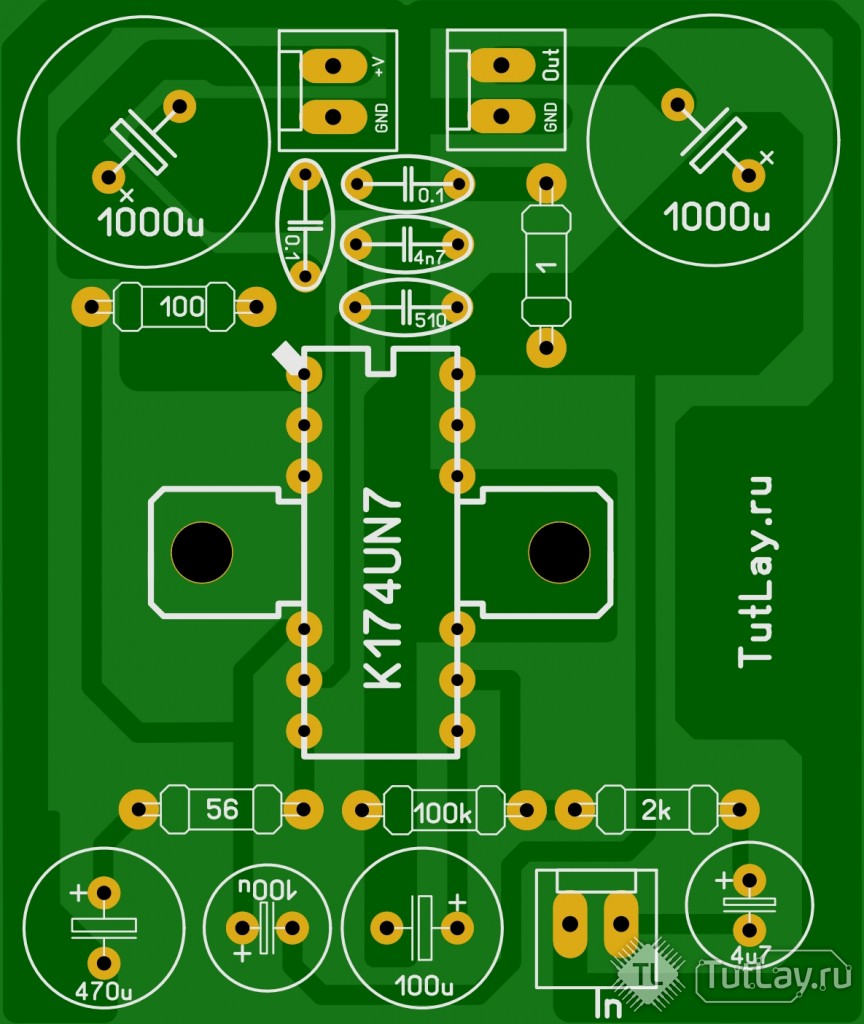

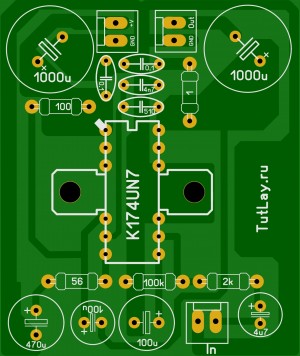

    Печатная плата усилителя К174УН7


    Усилитель на К174УН7 4.5Вт


    Скачать [978,58 Kb] (cкачиваний: 6800) схему усилителя К174УН7 и печатку в формате Lay R1.0
    Скачать [724,93 Kb] (cкачиваний: 43) схему усилителя К174УН7 и печатку в формате Lay R2.0

    Вернуться

    Рекомендуем также:
    Усилитель на TDA1519 2x6Вт Усилитель на TDA1519 2x6Вт
    Усилитель на TDA1517P 2x6Вт Усилитель на TDA1517P 2x6Вт
    Усилитель для наушников на APA3541 Усилитель для наушников на APA3541
    Усилитель на TDA2822M 2x1Вт Усилитель на TDA2822M 2x1Вт


    1. Денис | 6 февраля 2015 17:42
      № 1
      Спасибо автору. Все заработало. 4 Вата чувствуестя)
    2. Олег | 29 марта 2015 23:09
      № 2
      огромное спасибо автору! всё заработало сразу же! при чем собирал навесным монтажом, ток микросхему поставил на картон для сохранения выводов, к тому же это моя первая схема с использованием микросхем!))) звук неплохой если ставлю на плеере полную громкость слышно на всё квартиру! в общем всем советую особенно начинающим так как собрать просто и недолго (я уложился где то за час полтора с поиском деталей и т. д.)
      а потом весь день ходишь такой довольный)))) тем более думаю можно колонки своять неплохие..)!
      1. ff | 11 сентября 2016 19:14
        № 3
        What side here the input and output?
    3. доктор | 9 августа 2015 01:32
      № 4
      Для К174УН7 время работы с питанием 18 вольт десятки минут - не более часа.
      При усиленном теплоотводе и тщательной установке (с термопастой), возможно, будет работать дольше, но лучше не рисковать микросхемой и источником питания.
      Удовлетворитесь максимальной выходной мощностью 4вт, а на прослушивании 2вт на комнату, пожалейте уши соседей!
    4. практик | 26 сентября 2015 15:45
      № 5
      плечо от С5 и "вниз" не нужно делать, ухудшается звучание. 5 нога соединяется через конденсатор С4 с 12
      1. Зона 57 | 17 декабря 2019 21:55
        № 6
        Но тогда усилитель самовозбуждается. Лучше С5 на 300-500 пф.
    5. макс | 2 февраля 2016 18:57
      № 7
      почему у меня звук тихий и когда отключаеш питания звук громка и вырубается
    6. Александру | 31 мая 2016 15:49
      № 8
      Макс! если ты схему правильно собрал? скорее проблема в блоке питание , поставь дроссель (фильтр) на +питание и иувеличивай емкость ,но иногда такое случаются иза большое напряжение подключи максиму на 14вольт УДАЧИ!!!???
    7. Stass48 | 30 апреля 2017 17:29
      № 9
      Лучше не по таким статьям собирайте, а найдите схему из техдокументации на магнитофон "Весна". Там дана схема на этот усилитель. Плюс там же еще и темброблок найдете.
      Лучше тем, что проверено временем и людьми, ведь аппарат времен СССР.
      1. Andrey | 24 июля 2017 13:08
        № 10
        На этой микросхеме построен усилитель в магнитофоне "Маяк" тоже темброблоком. Там схема такая же, только вывод #5 с землёй через С5 несоединяется. Ухудшается звучание(сам пробовал ставить).
    8. Igor | 16 ноября 2017 17:14
      № 11
      Pamyataju buv u mene magnitofon mayak233 i v nomu buv vyhidnyj pidsyljuvach same na k174un7 *2 z kvadratnymy radiatoramy.Chasto gorily ti mikroshemy i dovodylosya ih perepajuvaty doty,doky ya nekupyv sobi perehidnyk(panelku na mikroshemu)-prypayav do platy i za potreby-prosto tyagnulosya za radiator,vidkruchuvalasya stara,stavylasya nova mikroshema.Dumav tam bilshe chym 4 vaty bo golosno i yakisno rozkachuvav dynamiky,abo yakos po inshomu rahujut zaraz v suchasnij tehnitsi.Do prykladu-avtomagnitola 4*50 vt(100vt praktychno)100:4vt=25!!! Nu nevirju ya,sho mayak v 25 raziv pratsuvav tyhishe vid magnitoly 4*50,i basy buly vidnosno horoshi v mayaku.Nostalgiya :))
    9. zer | 13 января 2018 22:21
      № 12
      странно но не работает чтото на выходе 2 вольта подаю 5 вольт и микруха немного грееться через несколько секунд
      1. sergey | 6 марта 2018 15:31
        № 13
        попались и мне 4шт К174УН7, первая попытка спаять дал тот-же результат, тишина - оказалась нерабочая К174УН7 после замени ее заработало со старта, правда в схему еще добавил потенциометр для регулировки звука, мне так удобней.
      2. Роман | 31 июля 2018 10:43
        № 14
        Плату наверное в зеркале распечатал
    10. Zerrox | 20 мая 2018 14:03
      № 15
      С конденсатором С7 не работала, поставил перемычку.Для такого раритета звучит неплохо.
    11. Никитос | 21 ноября 2018 07:43
      № 16
      Спасибо автору все отлично работает, все что нужно узнал.
    12. victor171 | 4 февраля 2019 20:17
      № 17
      а чего с конденсатоор С1 электролитический он должен быть неполярный а то неработает с такими
    13. Иван | 7 октября 2019 22:44
      № 18
      Собрал вашу схему - нормально не работает. Телефон не воспринимает вообще, от кассетного плеера "Sony" работает очень тихо. Запускал от 12ти и от 15ти вольт (компьютерный бп), динамик на нагрузку ставил 4 ома 2 ватта. Какую роль играет резистор 1 Ом? Данного номинала не оказалось поставил перемычку думаю не критично (если ошибаюсь напишите пожалуйста).
    14. rodolfo | 11 мая 2020 16:58
      № 19
      deseo construir un amplificador de audio, paso a paso, con el CIK174YH7
      gracias.
    15. Ivan | 21 ноября 2020 06:37
      № 20
      Какова длинна и ширина платы?
    16. стас | 10 декабря 2020 18:50
      № 21
      спасибо
    17. Владимир. | 23 июля 2023 22:28
      № 22
      Спасибо, работает. Однако почему то через несколько минут один из каналов отключался. Решилось "закорачиванием" конденсатора c1. Работает даже от 5 вольт и качество звука хорошее. Даже не ожидал.
